Sensores para medição e dispositivos IoT
A linha Blusense reúne sensores Hall de baixíssimo consumo e sensores indutivos para leitura sem contato mecânico.
As soluções podem ser integradas a hidrômetros, medidores de gás, módulos de telemetria, sensores de abertura, equipamentos de contagem e outros dispositivos alimentados por bateria.
Sensor HallDetecção magnética omnipolar
Sensor indutivoDetecção de elementos metálicos
IntegraçãoSaídas compatíveis com sistemas embarcados
AplicaçãoProjetos IoT de longa autonomia

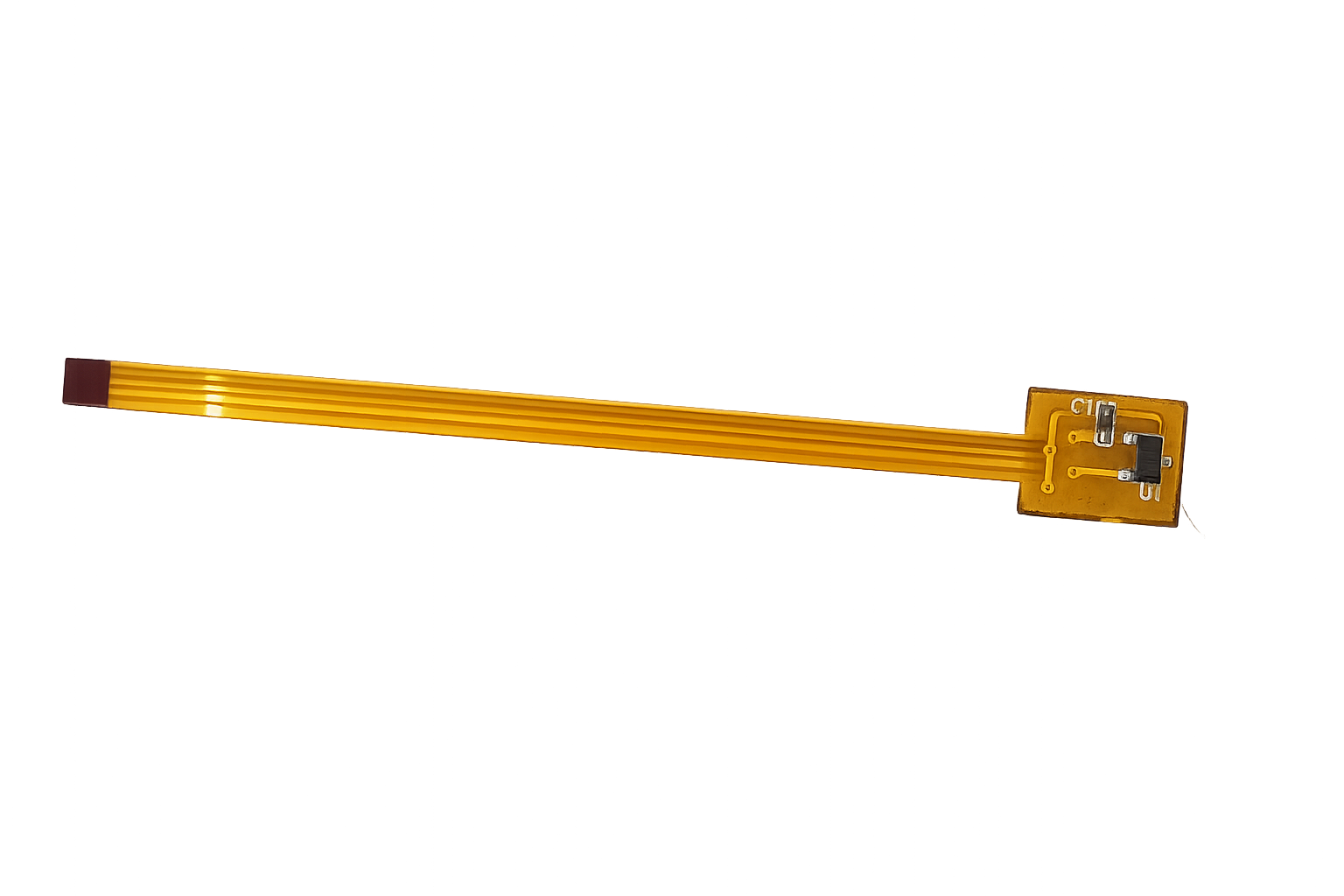

Sensor Hall de Baixo Consumo
O Sensor Hall de Baixo Consumo Blusense foi selecionado para aplicações em que autonomia e precisão são fatores essenciais.
O componente pode ser integrado a medidores, módulos de telemetria, sensores de abertura, dispositivos de contagem e outros equipamentos IoT.
Versão de 5 Hz
- Consumo típico de 1,6 µA em 1,8 V
- Indicada para aplicações com baixa velocidade de movimento
- Maior economia de energia
Versão de 20 Hz
- Consumo típico de 3,3 µA em 1,8 V
- Indicada para mecanismos com maior frequência de passagem
- Resposta mais rápida
Características elétricas
- Tensão de alimentação entre 1,6 V e 5,5 V
- Alta sensibilidade magnética
- Operação omnipolar
- Diferentes opções de sensibilidade
- Compatibilidade com sistemas de baixa tensão
- Adequado para operação contínua

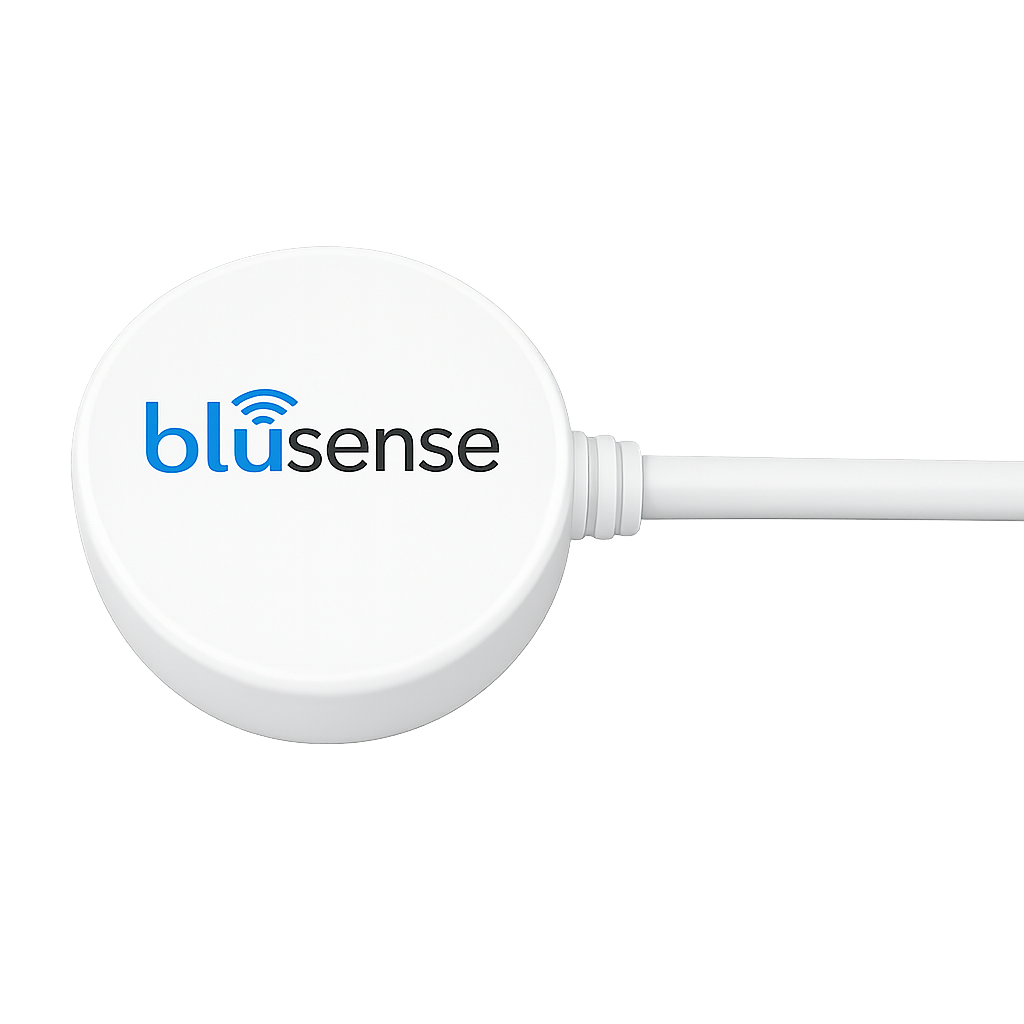

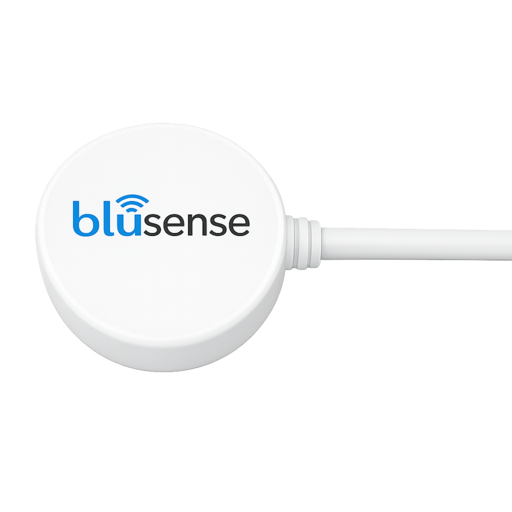

Sensor Indutivo para Medidores de Água e Gás
O Sensor Indutivo Blusense realiza a contagem de pulsos por meio da detecção de elementos metálicos presentes no mecanismo de medição.

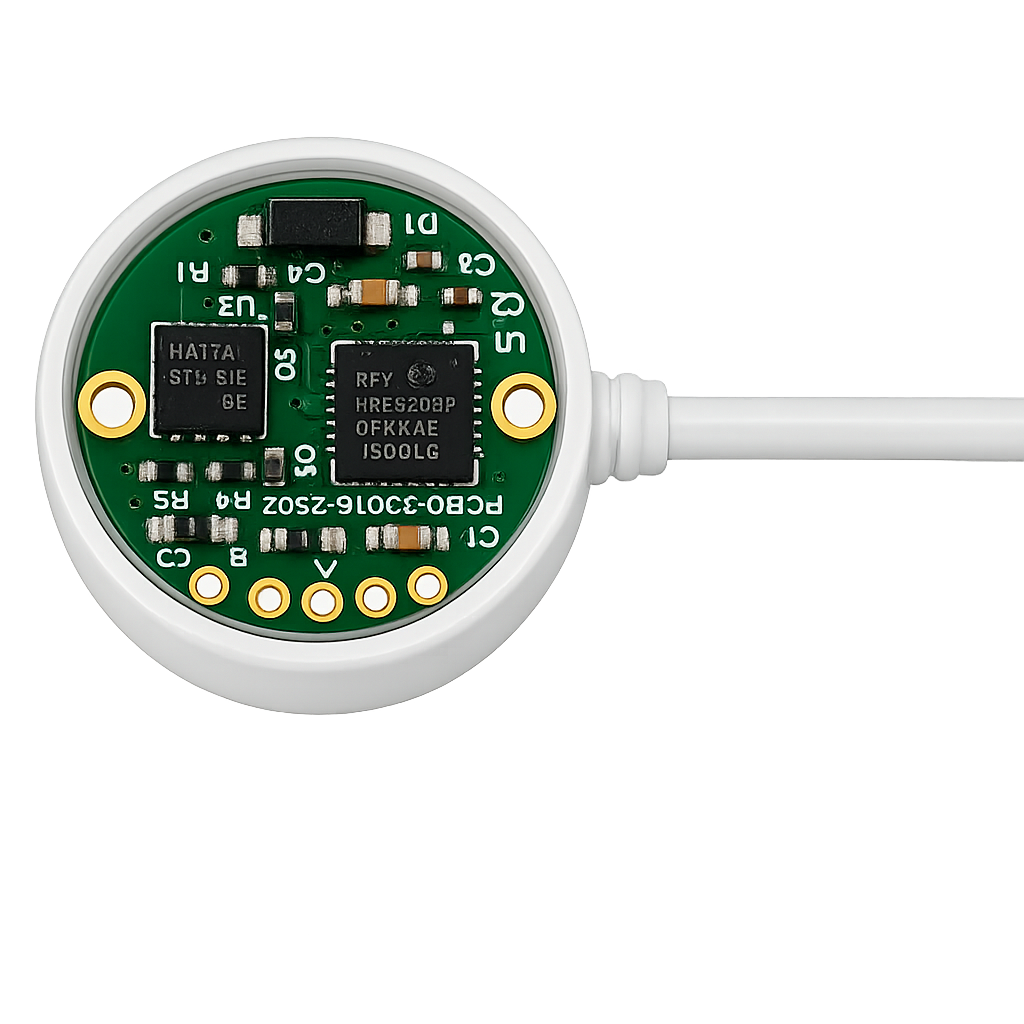

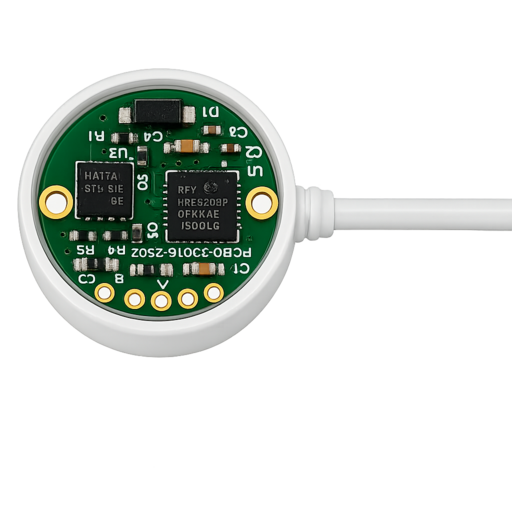

As bobinas de detecção são integradas diretamente à placa de circuito impresso, formando uma solução compacta, robusta e de baixo consumo.
O sensor identifica a passagem do disco ou semicírculo metálico localizado abaixo da PCB, sem contato físico com o mecanismo do medidor.
Princípio de funcionamento
Quando a parte metálica passa pela área das bobinas, ocorre uma alteração no campo eletromagnético. Essa variação é processada pelo circuito eletrônico e convertida em um pulso digital correspondente ao movimento do medidor.
A distância estável de detecção pode chegar a até 10 mm, dependendo da geometria do conjunto e das condições de instalação.
Principais vantagens
- Detecção sem contato mecânico
- Bobinas integradas diretamente à PCB
- Baixo consumo energético
- Algoritmo de proteção contra interferência magnética
- Elevada durabilidade
- Alta confiabilidade de leitura
- Construção compacta
- Possibilidade de personalização da PCB
- Adequado para equipamentos alimentados por bateria
- Integração simplificada com módulos de telemetria
Características elétricas do sensor indutivo
| Característica |
Especificação |
| Tipo de sensor | Indutivo com bobinas integradas à PCB |
| Tipo de saída | Coletor aberto — OC |
| Tensão de operação | 3,0 V a 3,6 V |
| Distância estável de detecção | Inferior a 10 mm |
| Temperatura de operação | -15 °C a +55 °C |
| Temperatura de armazenamento | -40 °C a +125 °C |
| Umidade de armazenamento | 5% a 95% UR |
| Formato da PCB | Personalizável conforme a aplicação |
Versões do sensor indutivo
Versão para medidores residenciais
- Consumo estático inferior a 4 µA
- Consumo durante a detecção inferior a 6 µA
- Velocidade máxima de aproximadamente 2,2 ciclos por segundo
- Indicada para hidrômetros residenciais
- Adequada para dispositivos com longa autonomia de bateria
Versão para medidores comerciais
- Consumo estático inferior a 11 µA
- Consumo durante a detecção inferior a 20 µA
- Velocidade máxima de até 8 ciclos por segundo
- Indicada para medidores comerciais
- Maior capacidade de acompanhamento de mecanismos rápidos
Saída coletor aberto
O sensor utiliza saída do tipo coletor aberto, facilitando sua conexão a diferentes microcontroladores e módulos de telemetria.
- Compatibilidade com diferentes níveis lógicos
- Uso de resistor de pull-up externo
- Integração com entradas de baixo consumo
- Conexão a módulos LoRa, Bluetooth, NB-IoT e outros sistemas embarcados
Resistência a interferências magnéticas
O processamento do sensor inclui recursos de proteção contra interferências magnéticas externas.
Por utilizar detecção indutiva do elemento metálico, a solução reduz a dependência de campos magnéticos permanentes e aumenta a resistência a tentativas de manipulação com ímãs.
Essa característica é especialmente importante em sistemas de medição que exigem maior segurança contra fraude e interferência externa.
Estrutura personalizável
A geometria das bobinas, o formato da placa e as dimensões do conjunto podem ser adaptados conforme o modelo do medidor.
- Medidores residenciais
- Medidores comerciais
- Hidrômetros com disco metálico
- Medidores de gás
- Dispositivos de retrofit
- Projetos mecânicos com espaço reduzido
- Sistemas proprietários de contagem
Integração com o Retrofit Itron
No Módulo Retrofit LoRa para Medidores Itron, o sensor indutivo é instalado internamente e posicionado de acordo com a mecânica do medidor.
A combinação entre encaixe dedicado, detecção sem contato e comunicação LoRa proporciona:
- Leitura precisa do mecanismo
- Ausência de desgaste mecânico
- Maior resistência a interferências magnéticas
- Baixo consumo energético
- Autonomia de até oito anos
- Instalação sem alteração do medidor
- Integração com concentradores Blusense
- Substituição gradual de dispositivos legados Radian
Aplicações
Sensor Hall
- Hidrômetros
- Medidores de gás
- Contadores
- Sensores de posição
- Detectores de abertura
- Dispositivos alimentados por bateria
- Equipamentos industriais
- Produtos IoT de longa autonomia
Sensor indutivo
- Hidrômetros residenciais e comerciais
- Medidores de gás
- Módulos retrofit para medidores Itron
- Dispositivos de telemetria LoRa
- Sistemas de leitura Walk-by e Drive-by
- Concentradores de leitura remota
- Medidores inteligentes alimentados por bateria
- Sistemas antifraude
- Equipamentos IoT de longa autonomia
